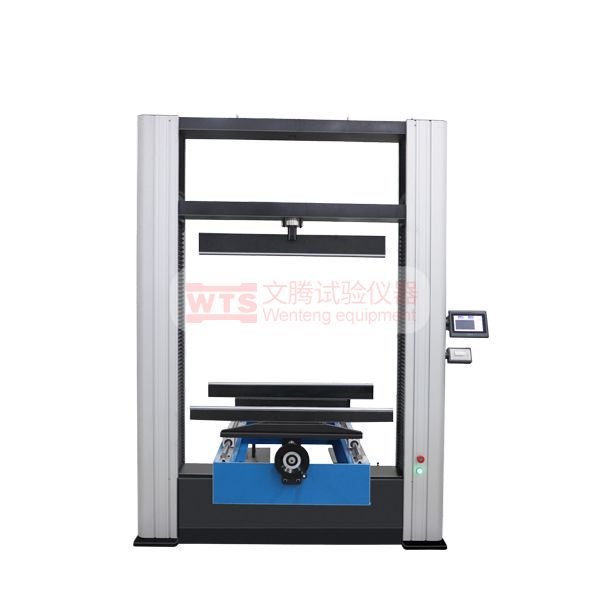

三點彎曲強度試驗機是將試樣放在有一定距離的兩個支撐點上，在兩個支撐點中點上方向標本施加向下的載荷，標本的3個接觸點形成相等的兩個力矩時即發生三點彎曲，標本于中點處發生斷裂。 常用于材料的彎曲強度（抗折強度）

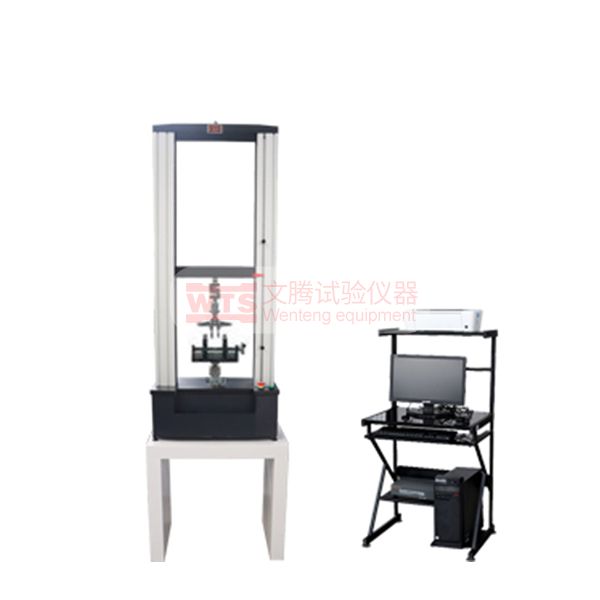

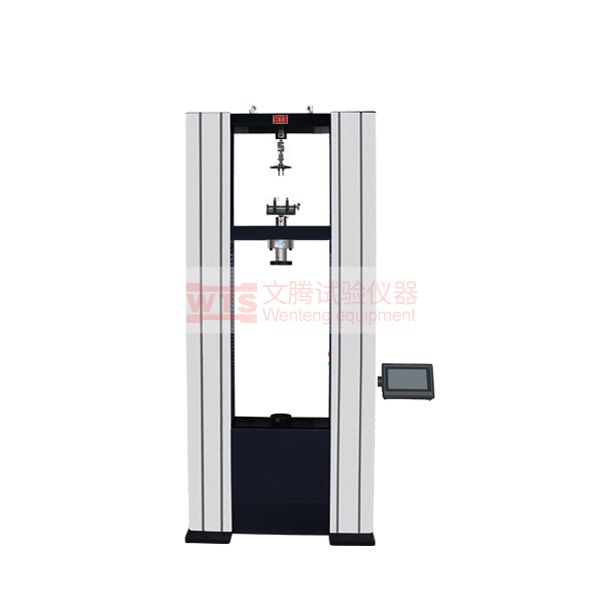

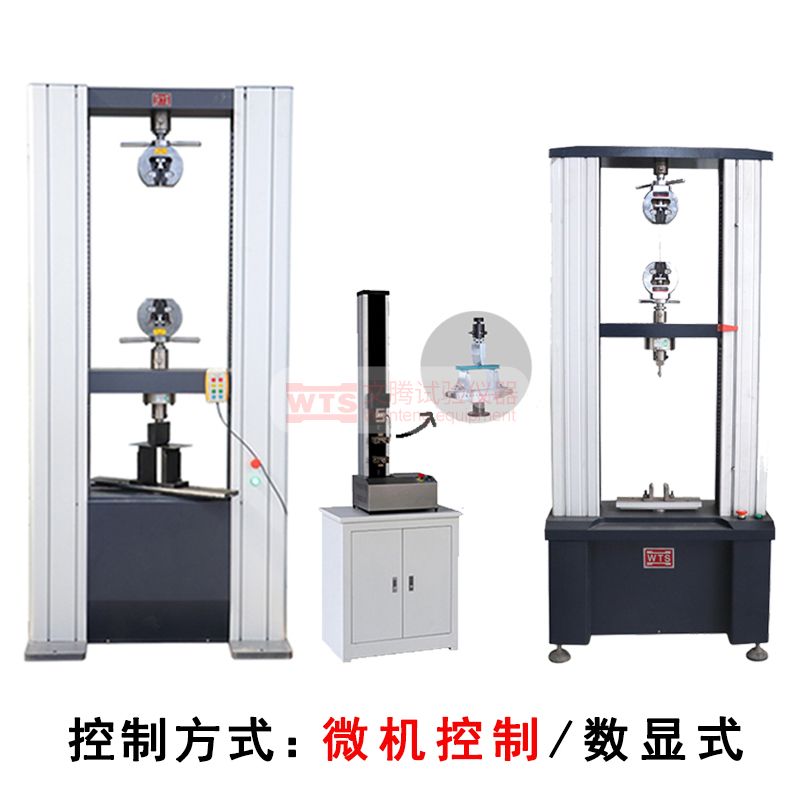

由電腦或數顯表與試驗主機機兩大系統組成，電腦或數顯表作為控制系統可以全程自動控制試驗并可通過數據傳感器自動采集實驗數據。主要用于各種金屬、非金屬及復合材料進行拉伸、壓縮、三點/四點彎曲等力學性能指標的測試及研究。具有操作方便，試驗速度連續可調,試樣拉斷自動停機，試驗力數字顯示，峰值保持等功能。
三點彎曲試驗機適用于航空航天、石油化工、機械制造、金屬材料、非金屬材料、復合材料及制品、橡膠、顯示屏功能玻璃面板等行業?？蓽y(cè)試各種材料及成品、半成品的拉、壓、三點彎曲試驗
1、采用全數字交流伺服調速系統及伺服電機作為驅動系統，調速精度高、性能穩定
2、微機控制與數據處理軟件，自動采集處理試驗數據，繪制多種曲線并打印試驗報告;
3、良好的人性化設計使試驗操作更為簡便,試驗操作均可以通過鼠標在計算機上自動完成。
4、該機完全滿足國家標準的要求，同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理。
5、具有良好的擴展性，通過更換夾具可以應對不同試樣的多種試驗。
6、具有應力、應變、位移三種控制方式，控制方式間可隨機切換，
7、具有機械限位保護、過載保護、過電流保護、漏電保護等功能。
| 主要參數 | 型號 | WDW-5E | WDW-20E | WDW-100E | WDW-150E | WDW-200E | WDW-300E | WDW-600E | 按需定制 | |
| 最大試驗力 | 5kN | 20K N | 100kN | 150kN | 200kN | 300kN | 600kN | 1N-600kN | ||
| 力值測量范圍 | 0.4%～100%FS 全程不分檔 | |||||||||
| 試驗力示值精度 | 優于示值的±1%（精密級可達±0.5%） | |||||||||
| 變形量精度 | 優于示值的±1% | |||||||||
| 橫梁位移測量 | 分辨力0.001 | |||||||||
| 變形量范圍 | 2%-100% | |||||||||
| 大變形測量范圍 | 10-800（選配） | |||||||||
| 大變形示值精度 | 示值的±1%以內 | |||||||||
| 位移分辨力 | 分辨力0.001 | |||||||||
| 位移速率調節范圍 | （0.001-500）mm/min 任意設定 更高速可定做 | 0.001～250mm/min | ||||||||
| 位移速率空間精度 | ≤±1% | |||||||||
| 拉伸行程 | 800 | 800 | 650 | 600 | 600 | 600 | 定制 | |||
| 試驗空間 | 1200 | 1200 | 1300 | 1400 | 1400 | 1450 | 定制 | |||
| 主機尺寸 | （長×寬×高）855×400×1980 | （長×寬×高）905×500×2000 | （長×寬×高）955×500×2190 | （長×寬×高）1104×600×2430 | （長×寬×高）1104×600×2430 | （長×寬×高）1365×870×2500 | 定制 | |||
| 試驗機重量 | 約450 | 約600 | 約800 | 約1250 | 約1250 | 約2500 | ||||
| 電機功率 | 1 | 1.5 | 2 | 2.5 | 2.5 | 4.5 | ||||
| 試驗機輔具 | 拉伸輔具、壓縮輔具、彎曲輔具以及其它輔具 （選配）可定制 | |||||||||
| 試驗機樣式 | 落地門式/落地臺式 | |||||||||
