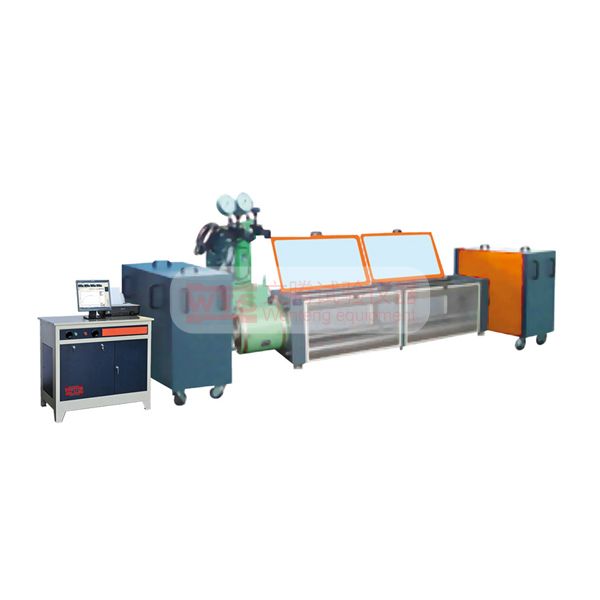

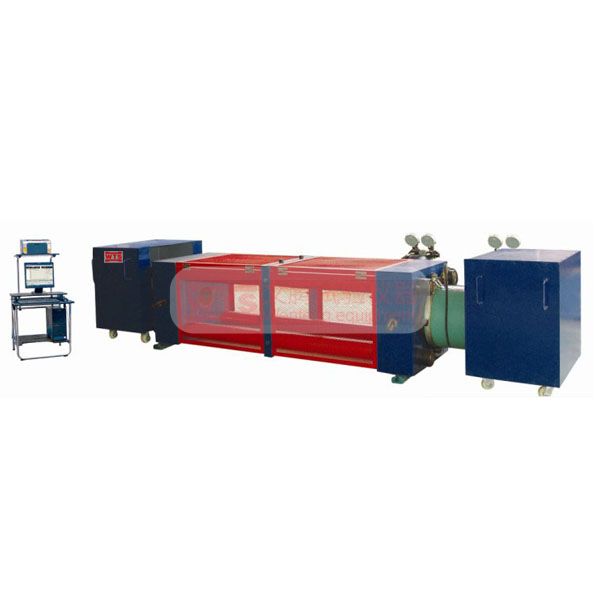

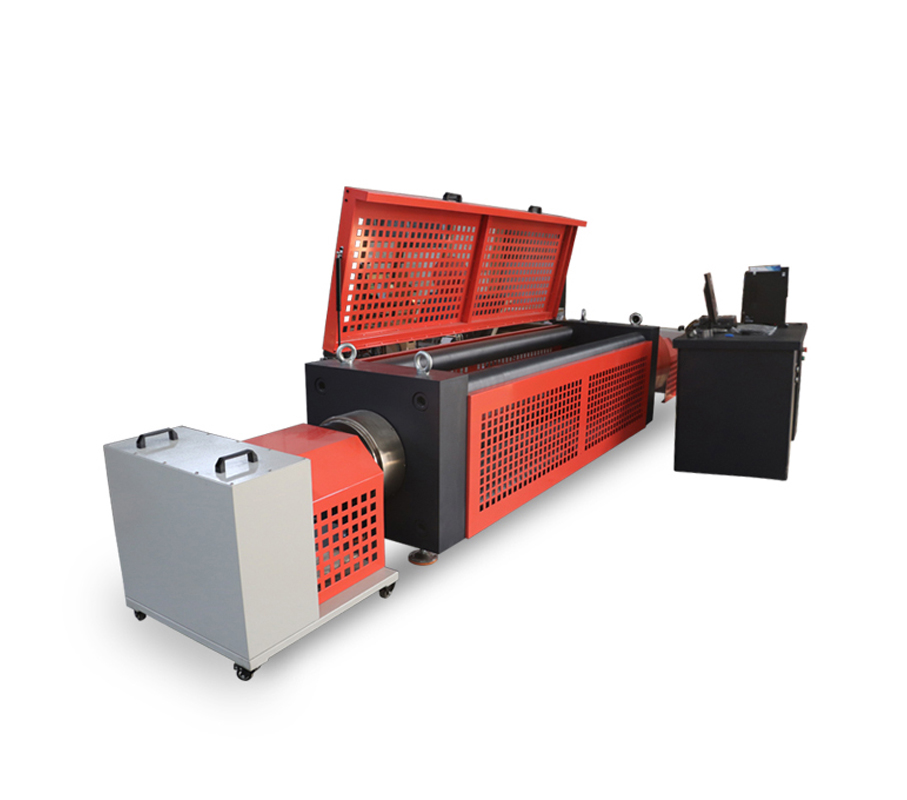

微機控制靜載錨固試驗機是鋼絞線/預應力錨具生產企業的出廠檢驗和型式試驗、大型工程使用單位的錨具進場驗收、產品質量監督部門對預應力錨具組裝件檢測的專用設備。該設備由寬調速范圍數字伺服閥及微機測控技術，組成全自動閉環調速控制系統，能精確地控制和測量試驗全過程。本試驗機依據TB/T3193-2016?鐵路工程預應力筋用錨具、夾具連接器? 、JT/T329-2010?公路橋梁預應力鋼絞線用錨具、夾具連接器?等國家標準設計與制造，整機由臥式主機、高壓伺服液壓源、前卡式千斤頂、可移動式高壓油源、微機測控系統等組成。

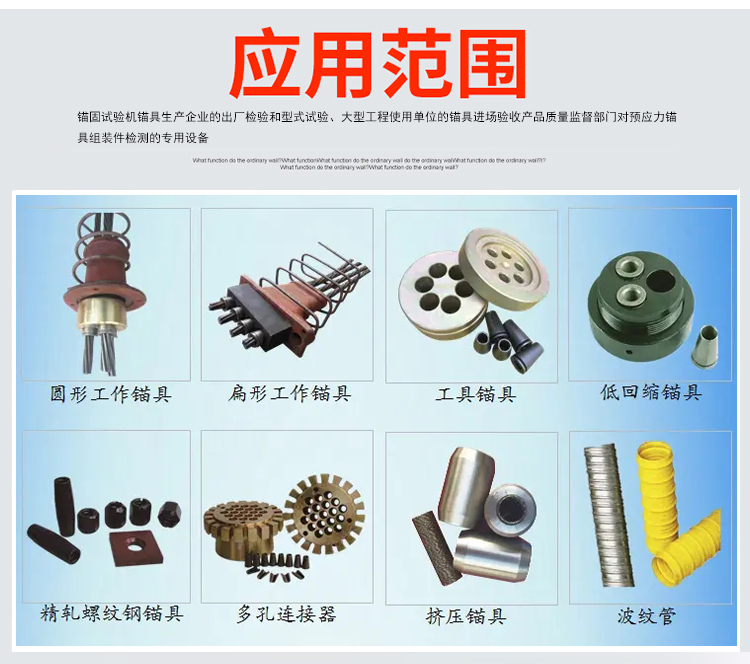

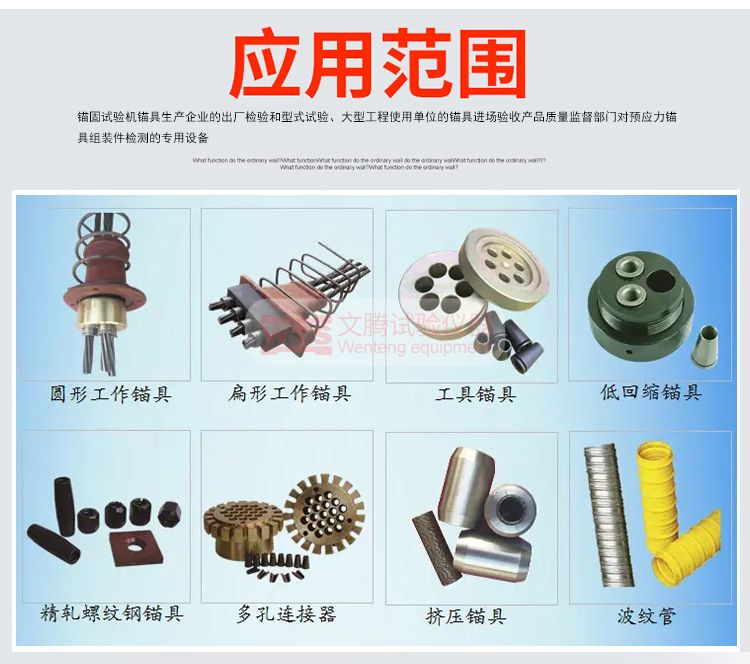

靜載錨固性能試驗機專用于預應力夾具、錨具的靜載錨固性能測試，可以檢測鋼絞線錨具組裝件靜載錨固效率系數及達到實測極限拉力時的總應變，該試驗機主要應用于夾具、錨具生產企業、公路建設、建工質檢站等單位，進行質量檢測和科學研究使用。
該機為機械、電氣、液壓、計算機一體化產品，主機采用液壓加載方式對錨具組件施加試驗力、試驗力大小由傳感器測量、測控卡進行數據采集、計算機屏幕顯示試驗力和試驗曲線
| 主要參數 | 型號 | MGW-5000 | MGW-6500 | MGW-10000 | ||||||
| 最大試驗力 | 5000kN | 6500kN | 10000kN | |||||||
| 力值測量范圍 | 2%～100%FS(滿量程) | |||||||||
| 試驗力示值相對誤差 | 優于示值的±1%（精密級可達±0.5%） | |||||||||
| 位移測量范圍 | 0-200mm | |||||||||
| 位移示值相對誤差 | ±1% | |||||||||
| 力速率控制調節范圍 | 1MPa--52 MPa | |||||||||
| 力速率控制相對誤差 | ±1% | |||||||||
| 位移速率控制相對誤差 | 優于示值的±1%（精密級可達±0.5%） | |||||||||
| 力、位移保持控制范圍 | 0.3%--100%F.S | |||||||||
| 力、位移保持控制相對誤差 | ±1% | |||||||||
| 重復性 | ±0.5% | |||||||||
| 相對分辨率 | ±0.5% | |||||||||
| 活塞行程 | 200mm | |||||||||
| 拉伸間距 | 3200mm | 3400mm | ≥3400mm | |||||||
| 外形尺寸 | 3200mm×780mm×650mm | 3400mm×800mm×680mm | 4500mm×950mm×1200mm | |||||||
| 重量 | 3000kg | 4000kg | 6000kg | |||||||
| 試驗機主機形式 | 臥式 | |||||||||
