最大軸向試驗力 5000～20000kN
試驗機級別 1級或0.5級
力值相對誤差 ≤示值的±1%
試驗力分辨力 最大試驗力的1/500000
位移分辨率 0.01mm
微機控制壓剪試驗機專用于檢驗公路橋梁板式橡膠支座成品的力學性能試驗?？蛇M(jìn)行抗壓彈性模量試驗、抗剪彈性模量試驗、容許剪切角試驗、極限抗壓強度試驗、摩擦系數試驗、容許轉角試驗及公路橋梁盆式橡膠支座的荷載試驗下軸向壓縮變形和徑向變形的檢測。

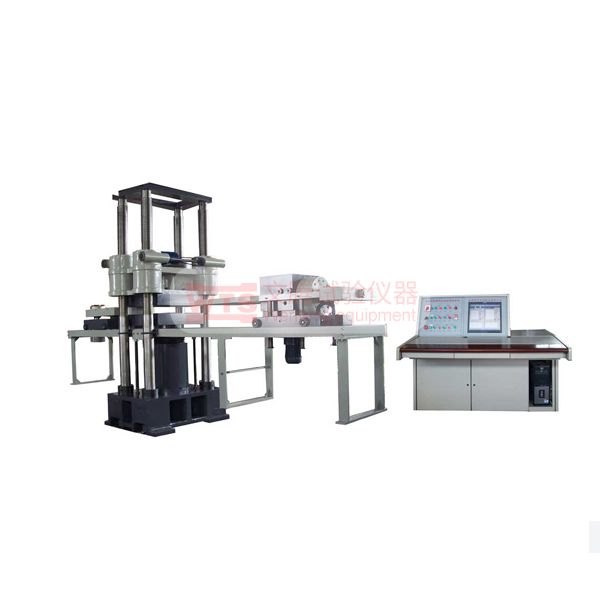

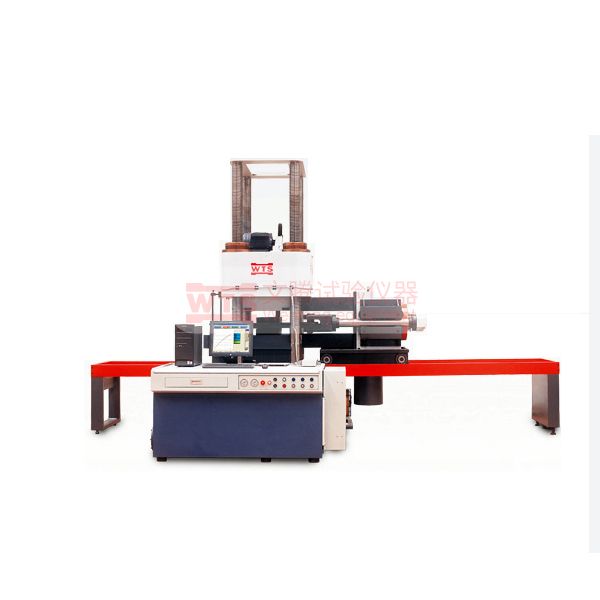

主機采用四立柱結構，機架剛性強度高，便于測量試樣彈性變形。微機控制自動連續平穩加載，自動保載，自動采集數據、儲存、繪制曲線，自動打印試驗報告，可進行橋梁橡膠支座的抗壓彈性模量試驗、抗剪彈性模量試驗、抗剪粘接性能、抗剪老化、摩擦系數、轉角試驗、極限抗壓強度試驗、容許轉角試驗。
| 主要參數 | 型號 | YJW-5000 | YJW-10000 | YJW-20000 | ||||||
| 軸向試驗力 | 5000kN | 10000kN | 20000kN | |||||||
| 剪向試驗力 | 1000kN | 1600kN | 2000kN | |||||||
| 轉角試驗力 | 500kN | 800kN | 1000kN | |||||||
| 力示值準確度 | 優于示值的±1% | |||||||||
| 力測量范圍 | 1%～100%FS（滿量程） | |||||||||
| 力分辨率 | ±500000碼，全程不分檔，分辨率不變 | |||||||||
| 壓縮試驗空間 | 1000mm | 1200mm | 1200mm | |||||||
| 立柱間距 | 1000×650 | 1080×650 | 1200×800 | |||||||
| 壓板尺寸 | 900×600×120 | 900×600×150 | 1000×1000×200 | |||||||
| 軸向活塞行程 | 80 | 80 | 80 | |||||||
| 剪向活塞行程 | 150 | 150 | 150 | |||||||
| 軸向/徑向變形測量范圍 | 0-10mm（分辨率0.001mm） | |||||||||
| 電源總功率 | 13 | 20 | 22 | |||||||
| 電源電壓 | 220V/380V，也可根據使用地國家的標準電壓配置。 | |||||||||
| 總重量 | 8500 | 12000 | 16000 | |||||||
| 控制方式 | 液壓加載，電液伺服閉環控制 | |||||||||
