單軸抗壓抗折試驗機，主要測試巖石、水泥、混凝土、磚等材料的抗壓、抗折性能，也可對其他材料或物件進行壓力試驗。增加彎曲輔具也可進行抗折性能的試驗。該機測控系統采用高精度數字伺服閥，具有力閉環控制功能，能夠?qū)崿F(xiàn)等載荷速率加載或等應力速率加載，控制精度高，可靠性好，采用微機實現電子測量、自動完成抗壓強度試驗，自動計算和打印報告。

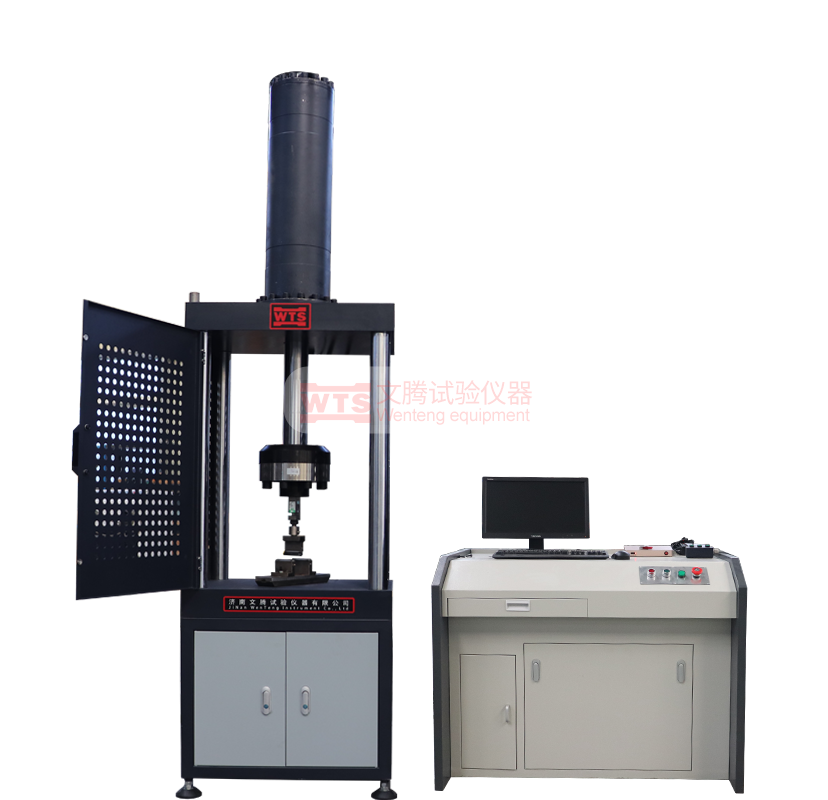

結構： 試驗機由主機、油源、測控系統等部分組成。主機上橫梁和底座通過4根立柱組成受力框架。加載油缸在上橫梁上，下壓盤固定在底座上，試驗放在上、下壓盤之間、液壓系統和控制系統控制活塞的升降，從而進行壓縮試驗。更換抗折輔具，就可以進行抗折試驗。也可以選配其它工裝輔具進行相關測試試驗。
液壓系統裝在油源柜內。油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、壓差閥組、數字閥，進入油缸。計算機發出控制信號到數字閥，控制數字閥的開口大小，從而控制進入油缸的流量，實現等速試驗力的控制。
測力系統：1、高性能智能化全數字控制器，采用全數字PID調節，配以獨立式伺服放大器、測控軟件及數據采集和處理軟件，可實現試驗力、試樣變形、活塞位移的閉環控制和控制模式的平滑切換；系統由三路信號調理單元（試驗力單元、油缸活塞位移單元、試樣變形單元）、 控制信號發生器單元、伺服驅動單元、伺服油源控制單元、必要的I/O接口、軟件系統等組成；系統的閉環控制回路：測量傳感器（負荷傳感器、位移傳感器、變形引伸計）與伺服電機、控制器（各信號調理單元）、伺服放大器一起組成多個閉環控制回路，實現試驗機的試驗力、油缸活塞位移、試樣變形的閉環控制功能；具有等速率試驗力、等速率油缸位移、等速率應變等多種控制模式，并可實現控制模式的平滑切換，使系統具有更大的靈活性。具有網絡接口，可實現數據聯網和遠程控制功能；

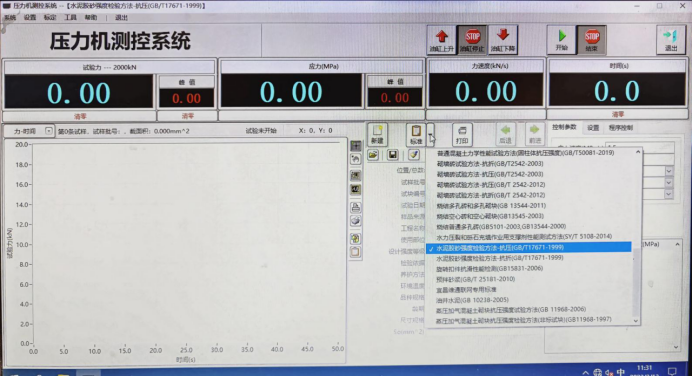

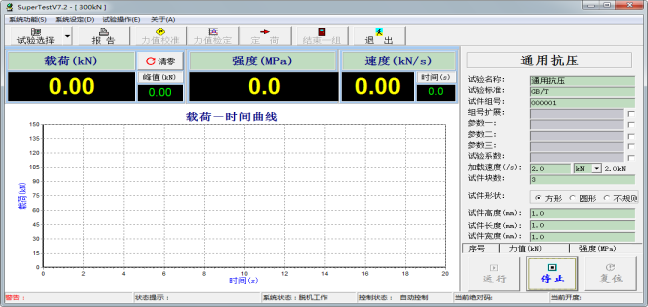

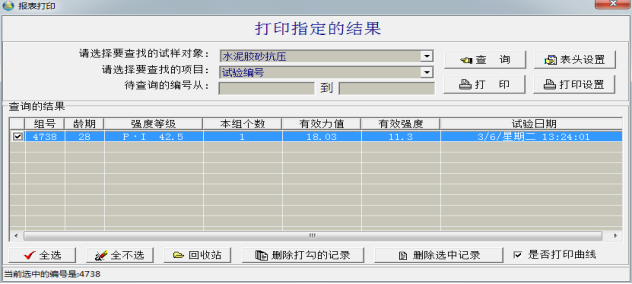

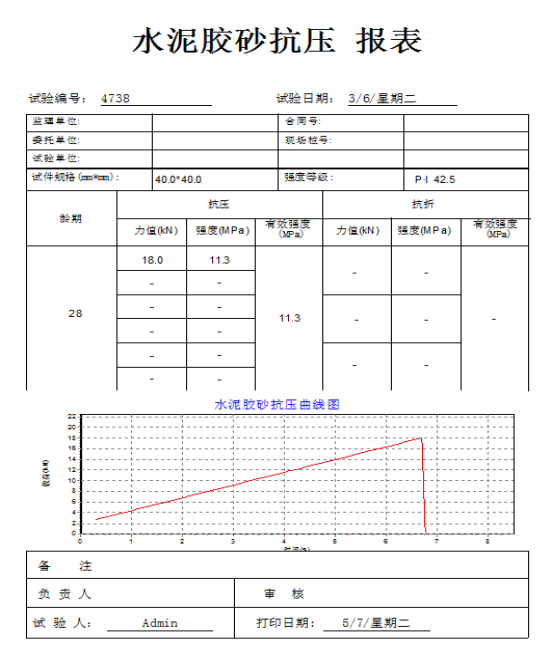

2、多功能試驗軟件包可按不同試驗方法要求分析處理試驗結果，具備人機交互編程控制方式，方便添加新的試驗標準方法 ；具有強大的圖形操作功能，可實時顯示繪制試驗曲線和顯示試驗數據，具有曲線縮放，圖形放大、截取功能，光標跟隨顯示等功能。采用VXDS高速數據采集技術，實現多通道的高速數據采集；具有完整的試驗曲線、試驗數據的儲存功能；具有單件試驗報表輸出和批量試驗報表輸出打印功能；
3、安全保護裝置：具有試驗力過載、超設定、斷電、活塞到達極限位置等保護功能。
| 主要參數 | 最大試驗力 | 300kn | 600kN | 1000kn | 2000kn | 可定制 |
| 試驗力測量范圍 | 1%-100% | 1%-100% | 1%-100% | 1%-100% | 1%-100% | |
| 試驗力示值相對誤差 | ＜ 示值的±1% | ＜ 示值的±1% | ＜ 示值的±1% | ＜ 示值的±1% | ＜ 示值的±1% | |
| 上下壓板間距 | 450（可按要求加高） | 450（可按要求加高） | 450（可按要求加高） | 450（可按要求加高） | 450（可按要求加高） | |
| 立柱間距 | 400（可按要求加寬） | 400（可按要求加寬） | 400（可按要求加寬） | 400（可按要求加寬） | 400（可按要求加寬） | |
| 壓盤尺寸 | 300*300（可按要求加大） | 300*300（可按要求加大） | 300*300（可按要求加大） | 300*300（可按要求加大） | 300*300（可按要求加大） | |
| 油缸行程 | 400（可按要求加長） | 400（可按要求加長） | 400（可按要求加長） | 400（可按要求加長） | 400（可按要求加長） | |
| 主機外形尺寸 | 650*400*2100 | 700*500*2400 | 800*600*2500 | 850*650*2500 | 可定制 | |
| 油源外形尺寸 | 長1200*寬650*高750 | 長1200*寬650*高750 | 長1200*寬650*高750 | 長1200*寬650*高750 | 可定制 | |
| 電源功率（kW） | 1.1 | 1.1 | 1.1 | 1.1 | 可定制 | |
| 總重量 | 約800 | 約900 | 約1000 | 約1200 | 可定制 | |
| 安全防護 | 限位保護、滿量程過載保護、過流過壓保護、應急開關保護 | |||||
| 設備配帶輔具 | 壓縮輔具、抗折輔具、特殊輔具（選配） | |||||
| 出廠配置 | 試驗機主機1臺，源控制臺1臺含數字閥、電機、油泵，測控系統，品牌商用機計算機1臺，惠普A4噴墨打印機1臺 | |||||
